螺栓型滚轮轴承
滚针・滚轮・直线运动,寅龙智造更出众!
产品分类
小型,导向轮。WCF-MA系列JNSG独家推出高精度导向滚轮产品。主要用于皮带导向,小型搬运装置。具备摩擦扭距低和稳定性好的特点。由于使用双列微型滚珠作为滚动体,摩擦较小,启动扭矩低,转动更流畅。轴向预压调整,提高轴向刚性,比较稳定不会晃动。突破传统安装方式限制,轴杆韧性好,可直接拧紧在攻好螺纹的托架上,安装更便利。
CFS 系列是世界最小微型凸轮轴承(袖珍型凸轮从动轴承),核心信息如下:结构与设计:外圈含薄滚针,采用外圈外径小于杆端法兰直径的紧凑设计,同螺柱尺寸下比标准 CF 型外圈更小。适用场景:适用于轻载高精度凸轮机构、直线运动机构,广泛应用于电气零件制造检测设备、精密测量仪器、OA 设备等。
尺寸范围:螺柱直径 1.4-6mm,外径 4-12mm,内径 1.4-6mm,宽度 1.7-7mm
微型不锈钢型。不锈钢制造的凸轮从动件具有很高的耐腐蚀性,最适合在不能使用油的地方、暴露在水溅的环境中或洁净室中使用。JNSG的CFS-M系列,采用440C马氏体不锈钢制造,使用独特的淬火工艺和设备,在保证耐腐蚀性的同时,还具有包括进口产品在内所不具备的机械强度,如能承受远高于国际标准的锁紧力矩,不容易断轴。尺寸范围:内径(2.5mm~6mm),外径(5mm~12mm),宽度(3mm~7mm)
CF普通型,第一代产品,CF系列是凸轮从动轴承的最初基本型式,杆端头部带有一字螺丝刀口,采用螺丝刀配合螺母扳手安装。尺寸规格丰富,齐备有杆端直径从最小3mm到最大30mm的各种产品。尺寸范围:内径(3mm~30mm),外径(10mm~90mm),宽度(7mm~35mm)
CF标准型,第二代产品,是第一代CF型产品的改进型,螺柱头部设置有内六角孔,可以很容易地使用六角扳手安装。JNSG提供保持架型、满装滚针型、屏蔽型、密封型、弧面外圈、直筒外圈等多种变体供用户选择。尺寸范围:内径(3mm~30mm),外径(10mm~90mm),宽度(7mm~35mm)
CF改进型,第三代产品,杆端两头设有六角孔,结构与便利性:杆端两头设六角孔,可从任一侧用内六角扳手安装;轴杆两端预装油嘴并预填润滑脂,无需额外制作夹具,开箱即用。CF-AB 型特点:两侧带油嘴,可从螺柱头部 / 螺纹部双向固定、双向加脂,不受安装空间限制,提升作业效率。规格与选型:CF-AB 型最小内径 10mm(CF10-AB),依引导方式、密封、外圈修形提供多种变体;尺寸范围为内径 10-30mm、外径 22-90mm、宽度 12-35mm。
为了简化安装,JNSG提供简易安装型滚轮轴承,对螺柱部进行分段加工,杆端加工成台阶型,台阶部分可从上侧使用定位螺钉固定,因此安装非常简单,能够大幅减少安装工时,最适合于没有螺柱结合空间的装置,常用于托盘更换等用途。尺寸范围:内径(6mm~20mm),外径(16mm~52mm),宽度(11mm~24mm)
增强版的CF-AB型,安装尺寸与CF-AB相同,不同的是内部滚针变更为双列满装圆柱滚子,从而大幅增强了径向承载能力,同时,外圈通过螺栓头和压紧挡边环,经由滚子组轴向引导,因而大幅增强了轴向承载能力。安装尺寸与 CF-AB 一致,内部将滚针改为双列满装圆柱滚子,大幅提升径向承载能力;外圈经螺栓头、压紧挡边环及滚子组轴向引导,轴向承载能力显著增强。结构与便利:两侧外圈肩部压入钣金角圈形成迷宫式密封;尺寸范围为内径 10-30mm、外径 22-90mm、宽度 12-35mm。
CF的杆端偏心型第一代产品,偏心量为0.2mm~1.0mm。轴承只要通过旋转螺柱就可容易地进行位置调整。使用多个轴承时,通过使偏心的杆端旋转,可使外圈外径的高度保持一致,能便于调整使外圈外径面的负载分布均匀。CFH型与标准螺栓滚轮轴承相同,可安装于和标准螺栓型滚轮轴承相同的安装孔中。提供从CFH5至CFH30-2的全尺寸系列偏心杆型滚轮轴承,并依据滚子引导、密封形式、外圈形状等不同而提供多种变体。尺寸范围:内径(5mm~30mm),外径(13mm~90mm),宽度(9mm~35mm)
CF-A的杆端偏心型,第二代产品,偏心量为0.2mm~1.0mm。JNSG提供从CFH5-A至CFH30-2A全尺寸系列偏心杆轴承。尺寸范围:内径(5mm~30mm),外径(13mm~90mm),宽度(9mm~35mm)
CF-AB的杆端偏心型,第三代产品,偏心量为0.4mm~1.0mm。JNSG提供从CFH12-AB至CFH30-2-AB全系列尺寸产品,并依据滚子引导方式、密封形式、外圈形状等不同形成多种变体,请参考产品表或JNSG轴承样本册,订货时附带型号后缀V、UU、R等。尺寸范围:内径(12mm~30mm),外径(30mm~90mm),宽度(14mm~35mm)
CFT 系列是带管螺纹接口的螺栓滚轮轴承,核心设计:在常规 CF 型螺柱两端加工配管用螺纹孔,杆端设加油管螺纹接口,适配集中配管加油场景。螺纹与加油:依杆端尺寸(d)定规格,d10 及以下仅头部有 M6×0.75 公制孔(单侧加油);d12 两端为 M6×0.75 公制孔;d16 及以上两端为 PT1/8 英制锥形管螺纹孔(d12 及以上可双侧加油)。安装与尺寸:螺柱头部带螺丝刀沟槽,用螺丝刀安装;尺寸为内径 6-30mm、外径 16-90mm、宽度 11-35mm。
英制尺寸,普通型。与公制CF型具有相同的设计,设有螺丝刀槽口,采用一字螺丝刀固定安装。JNSG同样依据滚子引导方式、密封形式、外圈形状等不同而提供多种变体。JNSG英制螺栓型滚轮轴承系列以CR开头,根据外径尺寸编号,按1/16英寸为尺寸单位,如CR12,外径尺寸为12x1/16inch=19.05mm。CR系列尺寸范围:内径(4.826mm~31.75mm),外径(12.7mm~76.2mm),宽度(8.731mm~44.45mm)。
英制尺寸,普通型。与公制CF-A型设计相同,头部设有内六角孔。JNSG同样提供全尺寸系列CR-B型英制螺栓型滚轮轴承,并提供保持架、满滚针、屏蔽型、UU密封型、直筒外圈、球面外圈等多种变体。尺寸范围:内径(4.826mm~22.225mm),外径(12.7mm~57.15mm),宽度(8.731mm~31.75mm)
英制尺寸,重载型。CRH用于额定负荷大的重负荷,表面经过黑色氧化膜处理(发黑处理)。CRH型仅提供满滚子V型供选择。JNSG依据其外圈形状和密封形式不同,提供多种变体。CRH-V供货尺寸范围:内径(6.35mm~50.8mm),外径(12.7mm~101.6mm),宽度(9.525mm~57.15mm)
英制尺寸,重载型。表面发黑处理,仅提供满滚子型(后缀V)。JNSG提供屏蔽型、密封型、球面型和直筒型等多种变体,尺寸涵盖CRH8-1VB至CRH64VB全系列。尺寸范围:内径(6.35mm~50.8mm),外径(12.7mm~101.6mm),宽度(9.525mm~57.15mm)
不锈钢滚轮轴承CF普通型设计,杆端头部设有一字槽口。JNSG不锈钢轴承CF-M系列主体采用440C材质,杆端进行特殊热处理,能承受较大扭矩,不易断轴。并提供耐高温不锈钢产品,最高使用温度220℃,请联系JNSG工程师选购。产品范围涵盖CF3M至CF30-2M全系列,尺寸范围:内径(5mm~30mm),外径(13mm~90mm),宽度(9mm~35mm)
不锈钢滚轮轴承,CF-A标准型设计,杆端头部设有内六角孔。杆端、外圈、滚动体皆采用440C材质,杆端采用JNSG特殊热处理方式,耐磨且不易断轴,耐腐蚀性能优良。全系使用不锈钢油嘴,尤其适合对铜、锌、镍等材料敏感的锂电行业。尺寸范围:内径(3mm~30mm),外径(10mm~90mm),宽度(7mm~35mm)
不锈钢滚轮轴承,CF-AB改进型设计,螺柱两端设有六角孔。主体材质为440C,螺杆采用JNSG特殊热处理方式,承受扭矩增强,不易断轴。滚针为对数曲线修形滚子,减少安装误差引起的应力集中,滚子与挡边皆为440C材质,轴向挡边精磨处理,能承受较大轴向载荷。持续对CF-MAB系列进行改进,最新产品表涵盖耐高温密封产品,解决了高温工况下的油脂易散失问题。耐高温不锈钢滚轮轴承产品分为T0,T1,T2三个等级。尺寸范围:内径(10mm~30mm),外径(22mm~90mm),宽度(12mm~35mm)

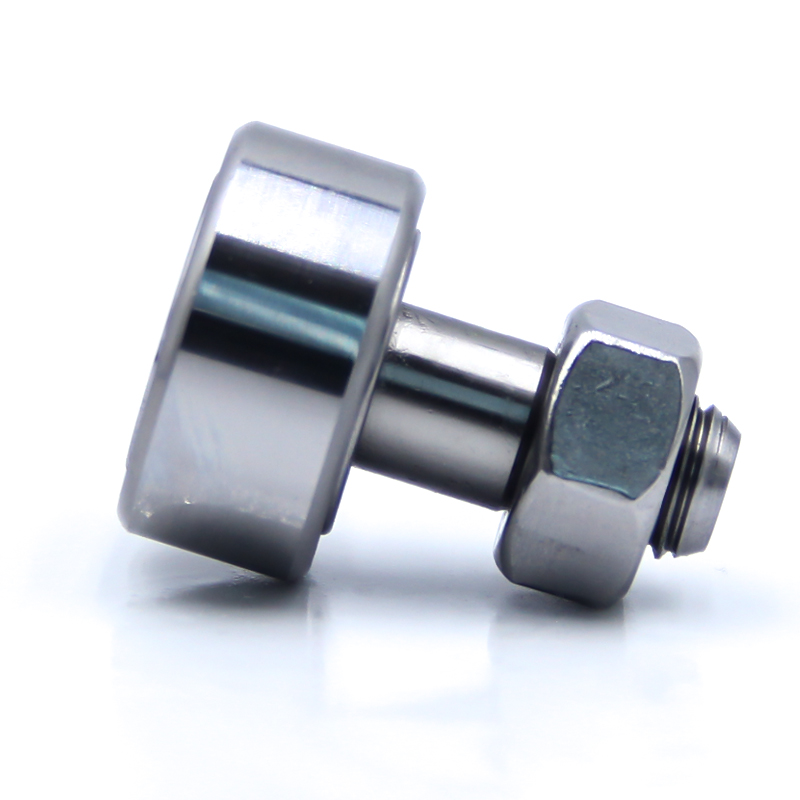

不锈钢滚轮轴承,CFH偏心杆型设计。440C材质,偏心量0.3至1.0mm。采用JNSG特殊热处理工艺,抗磨损,耐腐蚀,不易断轴。尺寸范围:内径(5mm~30mm),外径(13mm~90mm),宽度(9mm~35mm)

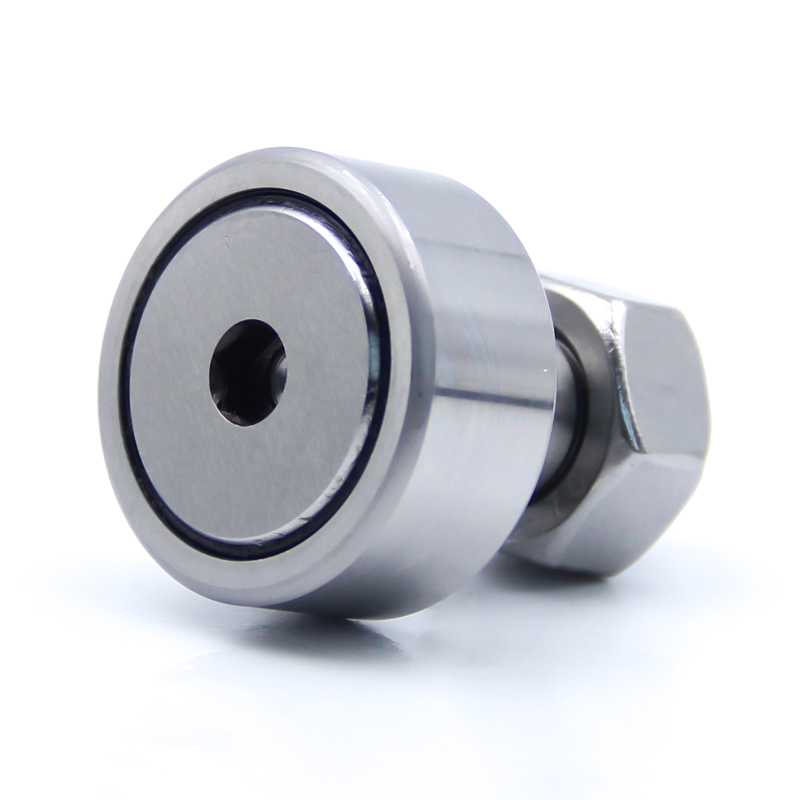

不锈钢滚轮轴承,CFH-A标准型设计,440C材质。采用JNSG最新热处理工艺,耐磨损、抗腐蚀、不易断轴。产品表涵盖CFH5MA至CFH30-2MA全系列,并提供T0、T1、T2等三个耐高温等级产品,欢迎选购。尺寸范围:内径(5mm~30mm),外径(13mm~90mm),宽度(9mm~35mm)

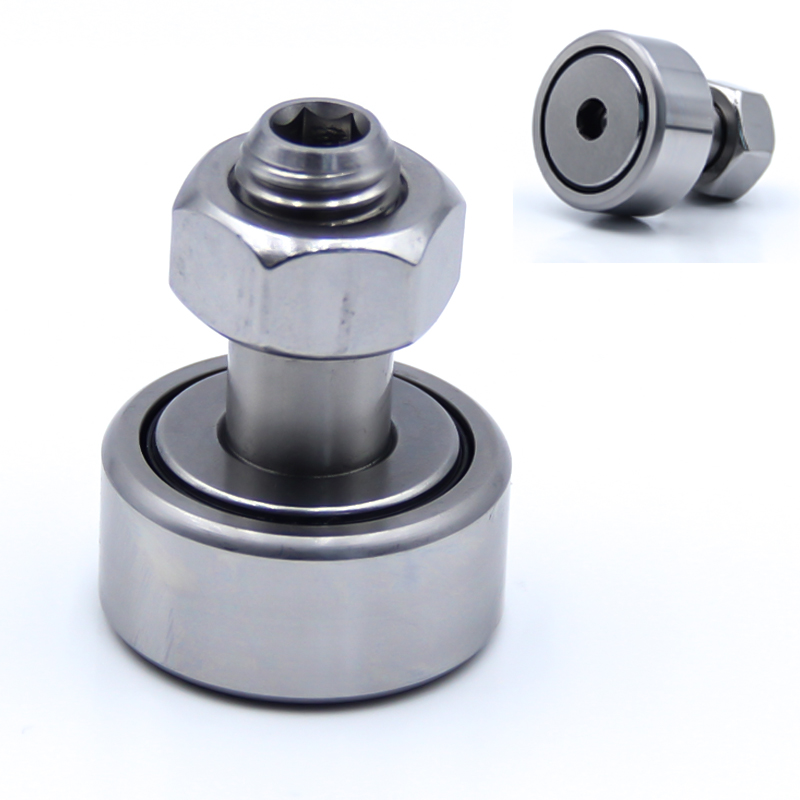

不锈钢滚轮轴承,CFH-AB改进型设计,440C材质。预装不锈钢油脂,对数曲线修形滚子,JNSG最新热处理工艺,特殊静默挡边,轴向改进设计。JNSG还提供耐高温密封产品,预填充高温油脂,实现高温下长寿命使用。全系预装不锈钢油嘴,有效禁止铜、锌、镍等元素进入物料,尤其适合锂电、化工等行业。尺寸范围:内径(12mm~30mm),外径(30mm~90mm),宽度(14mm~35mm)
不锈钢滚轮,CFT型设计,440C材质。采用顶级的不锈钢牌号,最新的JNSG特殊热处理工艺,实现耐磨损、耐腐蚀、耐冲击、扛剪切不易断的优良物理化学性能。螺柱两端配有管螺纹连接口,结合集中润滑,非常适合长期免维护使用。尺寸范围:内径(6mm~30mm),外径(16mm~90mm),宽度(11mm~35mm)
PWKR 系列是外圈带中心挡边的重载型螺栓滚轮轴承,结构与承载:以双列满装圆柱滚子轴承为基础,外圈设肋隔式中心挡边(区别于 NUKR 型),可更好承受双向轴向力;外圈经螺栓头、压紧挡边环及滚子组轴向引导,适配偏斜 / 倾斜场景下的较重轴向载荷。密封与润滑:两侧装丁腈橡胶接触密封(2RS 设计),与金属角环集成;螺柱两端设内六角孔(方便安装固定),六角凹槽中心预装压入式脂嘴,螺杆部有补充润滑孔和环形槽。尺寸范围:内径 16-30mm、外径 35-90mm、宽度 19.6-37mm。

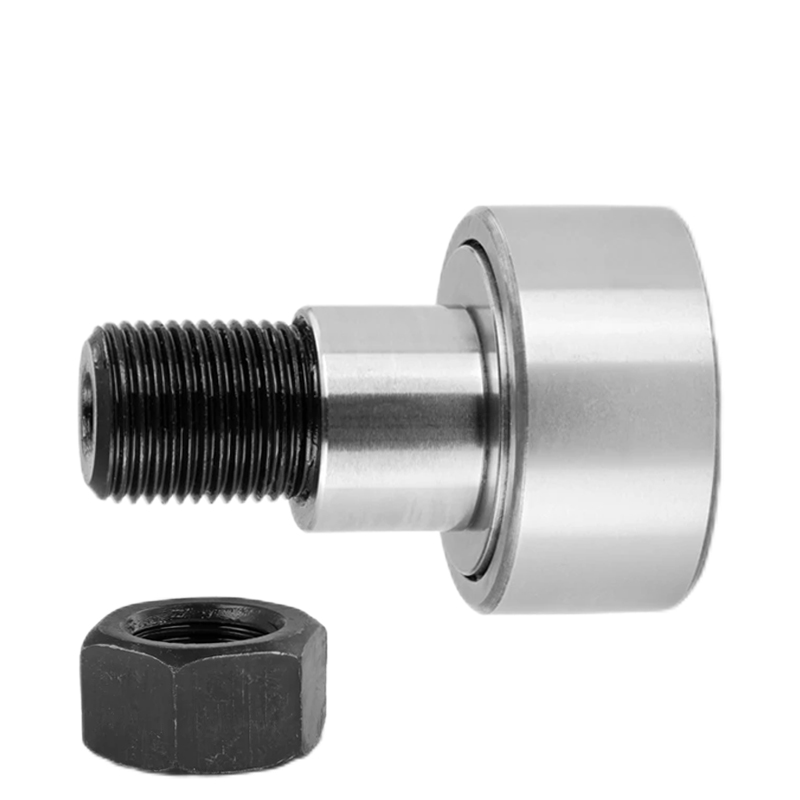

螺杆带偏心套型与实心杆偏心的CFH型不同,KRE型是在杆端上安装有偏心轴套,偏心套与螺柱之间是过盈配合,使相关部件的定位公差要求较低。相对于安装侧凸轮导向面,可简单进行径向定位。KRE偏心套型的偏心量为0.5mm~1.5mm,大于实体偏心杆CFH型。KRE偏心套型采用德国标准,与日本标准CFE型的可调偏心量不同。如需订购日标CFE型,请与JNSG工程师联系,同样可以提供。尺寸范围:内径(6mm~30mm),外径(16mm~90mm),宽度(12.2mm~37mm)
双列满装圆柱滚子偏心套型。NUKRE型是在NUCF的基础上增加偏心轴套,从而实现可调偏心量的功能。JNSG的NUKRE轴承及偏心套标准皆采用德国标准,螺柱两端设置六角孔,口内预装有压入式油嘴。尺寸范围:内径(16mm~30mm),外径(35mm~90mm),宽度(22.6mm~37mm)
PWKRE型是在PWKR型基础上增加偏心轴套,以实现可调偏心,简化径向定位的功能,偏心量为1.0mm至1.5mm。JNSG提供从PWKRE3-2RS至PWKER90-2RS全尺寸系列产品,并提供弧面外圈(标准型)和直筒外圈(后缀加“X”)两种外圈表面形状。尺寸范围:内径(16mm~30mm),外径(35mm~90mm),宽度(22.6mm~37mm)
球轴承滚轮。KR52螺栓型球滚轮是由冠状修形外表面的外圈、大截面的支承螺栓、球和尼龙保持架组件组成。JNSG的KR52球滚轮本质上是不可分离、双列并且外圈较厚的球轴承。除了承受很高的径向载荷,此类轴承还可以承受双向的轴向力。外圈带有冠状修形的外表面。冠状修形外表面的设计用于滚轮相对于支承轨道倾斜且必须避免边缘应力的场合。JNSG提供从KR5201-2RS至KR5207-2RS等多个尺寸的产品。尺寸范围:内径(12mm~30mm),外径(35mm~80mm),宽度(17mm~28mm)
